3D Scan System?
특정 대상물에 레이져를 주사하고 돌아오는 시간을 측정하여 대상물의 형상 등 3차원 정보를 획득하고 역설계 및 관측모니터링을 위한 데이터
취득 장비 및 자료 처리를 위한 H/W 및 S/W 일체를 말한다.
활용분야
3D 스캐너의 활용분야는 지형, 건축물, 도시계획, 토목, 플랜트, 엔터테인먼트산업,문화재 등 역설계 및 관측모니터링을 요하는 산업 전 분야
에서 광범위하게 활용되고있다.
3D Scan System?
▷ 실측 : 정밀도 증가 및 개인적인 오차 감소
▷ 도면 : 획득된 3차원 좌표를 기반으로 관련 소프트웨어와의 연동으로 다양한
도면 생성과 자료의 영구적 보관이 용이
▷ 시간 : 전체 공정상 조사시간 감소
▷ 접근성 : 성벽 등 위험지역에 대한 측량에 유리
보유장비 소개
 |
 |
- 제조사/모델명 : Faro X130
- 측정범위 : 0.6~130m
- 측정속도 : 122,000 ~ 976,000 Point / sec
- 측량각 : 수평 360˚, 수직 300˚
- 정확도 : ±2mm
- 레이저 클래스 : Class1 |
- 제조사/모델명 : Huace / RTK X90
- 측량방식 : 네트워크 방식
- 정확도 : 수평 : 1cm, 수직 : 2cm
|

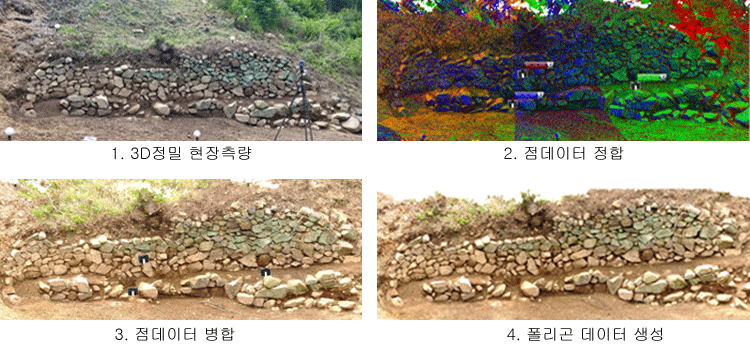

3D스캔작업과정
* 정합 : 서로 다른 좌표계를 동일하게 맞추어주는 작업
* 병합 : 각 지점의 점데이터를 합쳐서 하나의 완성된 대상물을 만드는 작업
* 폴리곤 데이터 : 각 점들을 삼각상으로 이어 면을 생성한 데이터
